概要 - チゼルビットファイル ってなに？[目次へ⇧]

チゼルビット ファイル、もしくは 角やすり、 スクエア用 ファイル、 スクエア用 やすり とは、チェンソーの角刃、チゼルビット、チゼルカッターのソーチェンを スクエアグラウンド に目立て、研磨するための角のあるやすりのことを言います。やすりのことを英語で file = ファイル と言います。やすりをかける、目立てをすることをファイリングと呼びます。

丸やすりなど、他のやすりと同様、目の粗さによる分類、カットタイプによる分類もあります。ソーチェン用のやすりは主に次のように分類されます。

やすりの分類

やすりの目の粗さによる分類

単位幅あたりに何本の目、カットがあるかで分類されます。精密用など他の用途のやすりではもっと細かい分類があります (US/アメリカンパターンとEU/スイスパターンで違ったりする) のですが、ソーチェン用やすりの場合、主に次の3つ (アメリカンパターン) に分類されます。

Cut 1 / Bastard

カット1 / バスタード / 荒目。研削速度は速いが仕上がりは荒い。

Cut 2 / 2nd cut

カット 2 / セカンドカット / 中目。研削速度、仕上がりとも中くらい。

Cut 3 / Smooth cut

カット 3 / スムースカット / 細目。研削速度は遅いが仕上がりはきれい。

その他..

Cut 0 や Cut 4 Dead smooth / デッドスムース / 油目 など..

ソーチェン用やすり以外では、Vallorbe の宝飾/時計制作/産業用カタログの P.5 (PDF P.7) にやすり目のスイスカットの分類表があります。単位 cm あたりにいくつの目(山、歯 / teeth)があるかで、000, 00, 0, 1, 2, 3, 4, 5, 6, 7, 8, 9, 10 と、13段階に分類されています。
Vallorbe Jewellery Watchmaking Industry Catalog

カットタイプによる分類

目の粗さによる分類に加えて、カットタイプ、方向による分類もあります。

シングルカット / 単目

一方向のみのカット。比較的硬いものを研削する場合に使われます。大半のチゼルビットファイルはシングルカットです。

ダブルカット / 複目

双方向にクロスするようにカット。比較的柔らかいものを研削する場合に使われます。PFERDのカタログではクロスカットと呼ばれています。Vallorbe のカタログでは、チェンソー用丸やすりはダブルカットの Cut 2 と Cut 3 が掲載されています。

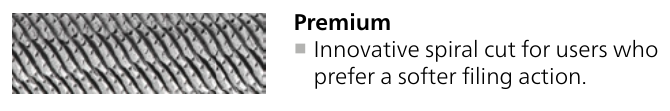

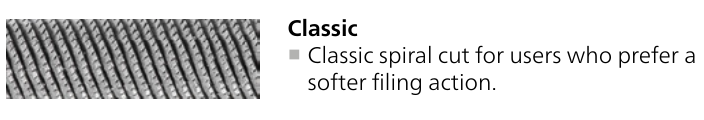

PFERD の丸やすりには Classic と Premium と呼ばれるスパイラル(螺旋)カット (シングルカットの刃のクロス方向に部分的に浅い目が切られている、シングルカットとダブルカットの中間のような刃)があります。

PFERD PDF カタログより引用

スパイラルカット

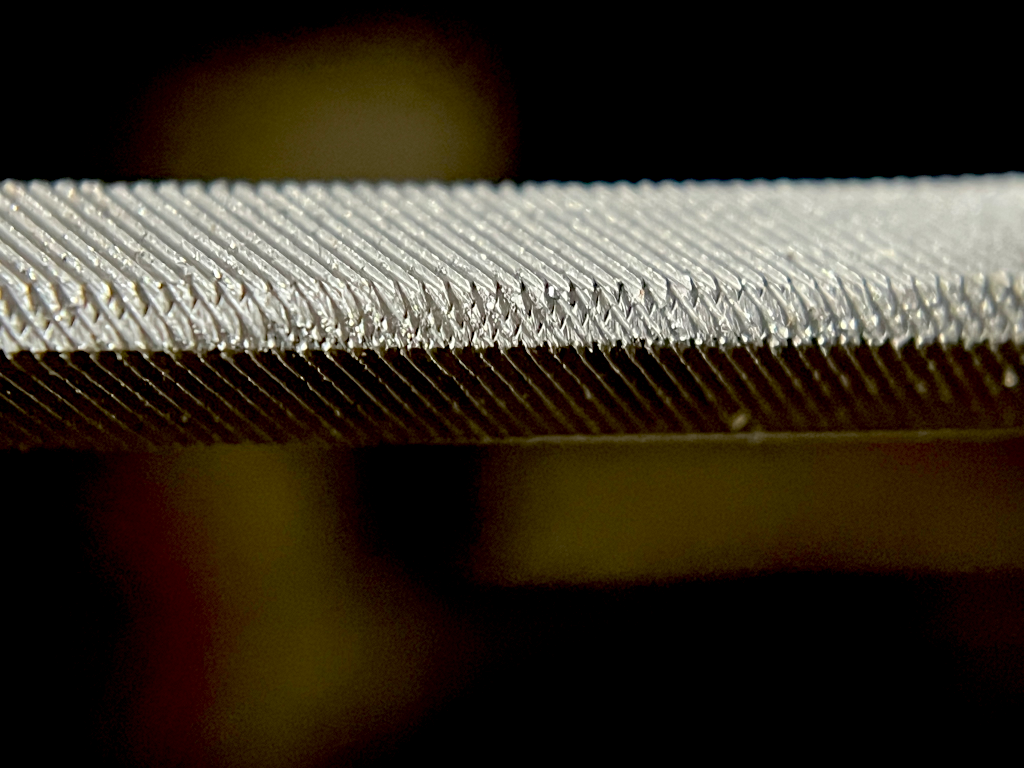

Vallorbe のスリーコーナーファイルの横刃を削る狭い面は、スパイラル = 螺旋状の模様が見えます。Vallorbe がこのカットのことをどう呼んでいるのかは資料が見つからずわからないのですが、螺旋状に見えるのでスパイラルカットと呼ぶことにします。

他にも マジカット、鬼目、波目などありますが、ソーチェン用のやすりでは主に上記の分類となります。興味のある方は ツボサン(株)のページ を参照されると良いでしょう。

形による分類 [目次へ⇧]

シングルベベル - Single Bevel

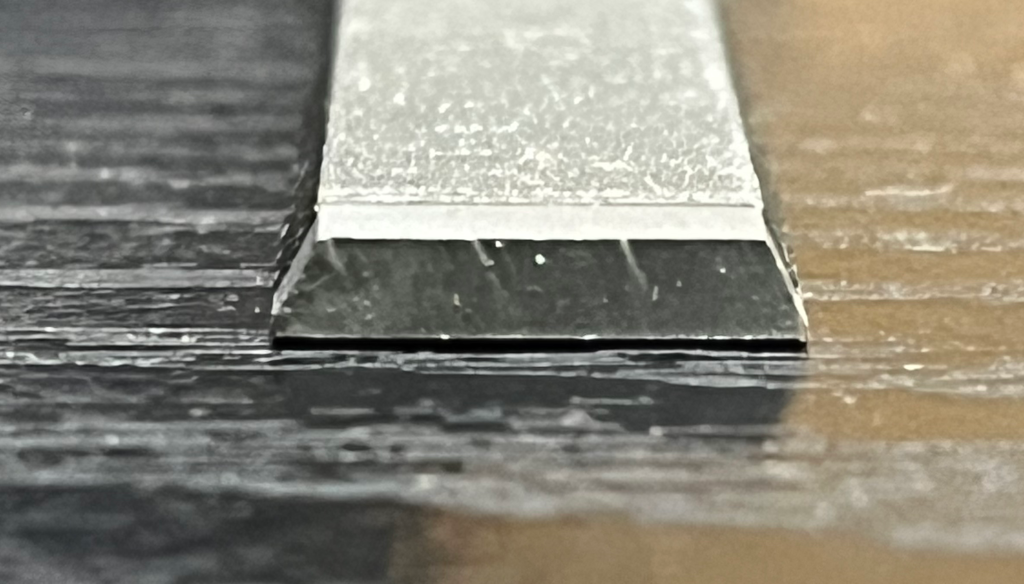

台形で4面に刃がついています。一番広い下面は通常の平やすり用途としてデプス落としなどに使えます。使えるコーナーは2箇所。コーナーの角度は、形状による制限はないためある程度自由です。この Vallorbe LC10020-2270-7 の場合は 115°で、チゼルビットファイルの中で最も狭いです。上刃を研ぐ広い面が 1面、横刃を研ぐ狭い面が 2面あります。

他のチゼルビットファイルと比較すると横刃面の幅が 2.8mm と最も広いため、タイストラップやドライブリンクへの干渉は強くなります。.325 や 3/8P などの背の低いカッター (丸やすり指定が 4.8mm 〜 4.0mm) での利用は不可能です。丸やすり 5.5mm 指定の背の高いカッター (3/8の一部と .404) で利用するのが適しています。現時点(2025年)でこのシェイプを作っているのは私の知る限りではおそらく Vallorbe のみと思われます。

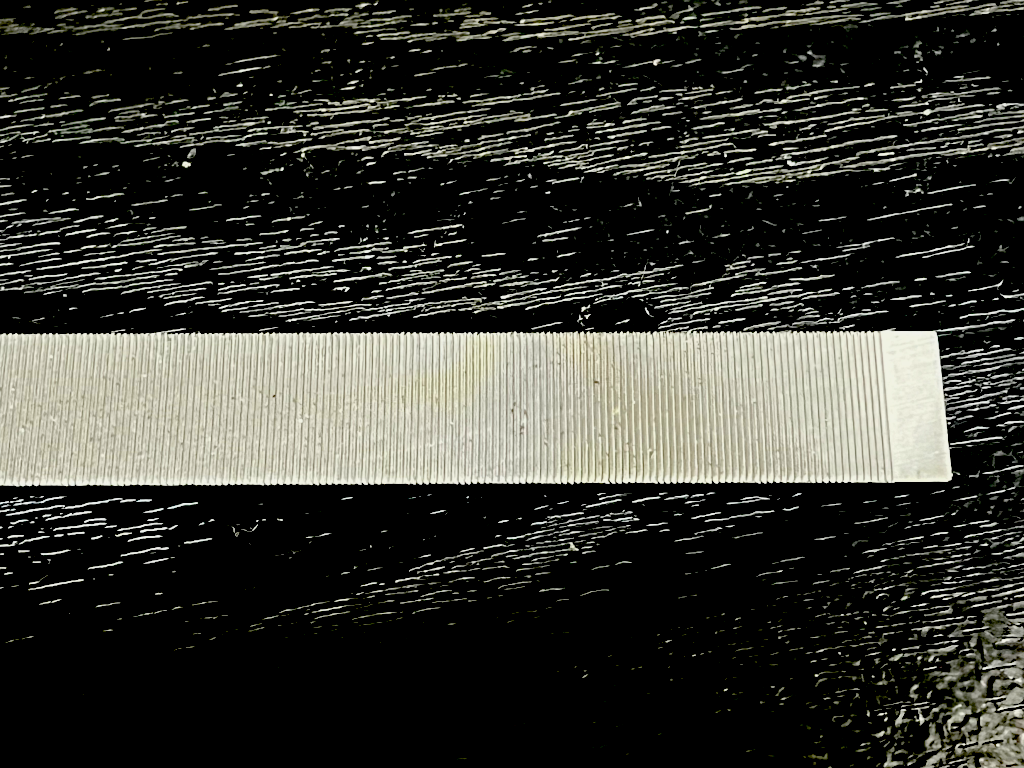

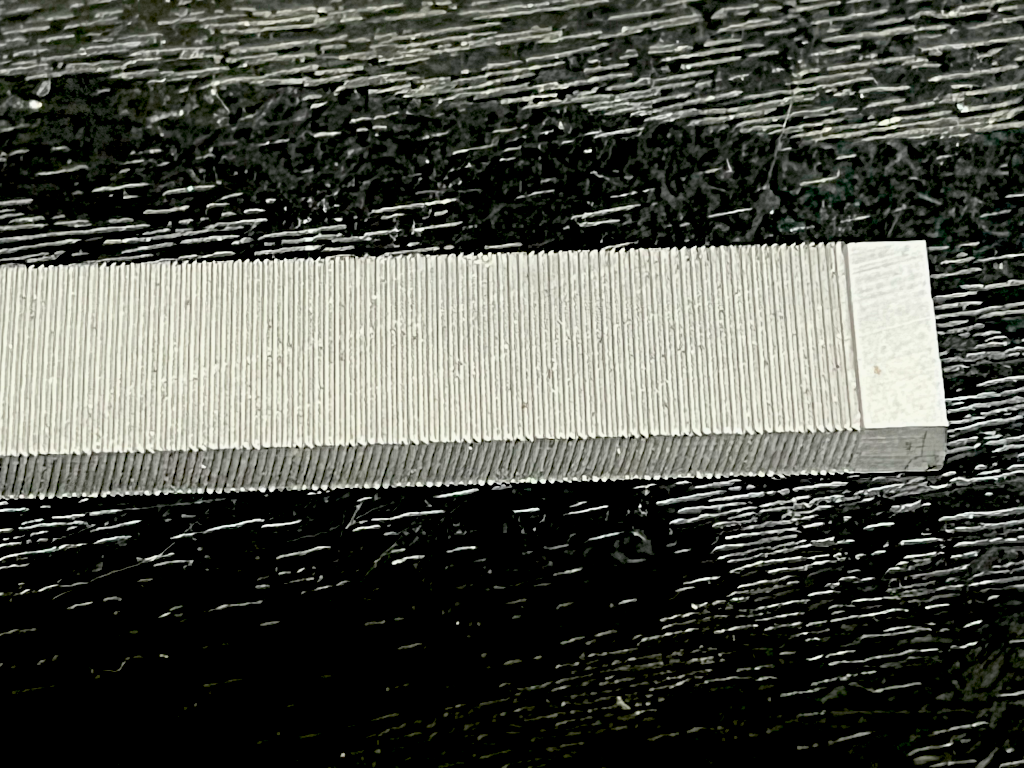

Vallorbe のシングルベベル LC10020-2270-7 の目は、シングル、2nd cut で、表面の上刃面と裏面は斜めに切られておらず長手方向に対して直角に切られています。横刃面はわずかに斜めに角度がついています。左右カッターでの差が出にくくて良さそうですが、研ぐ方向によっては引っかかりやすくなりそうです。また切れ味のもちはあまり良くないようです。

ワーキングコーナーの角度は 115°と他と比較すると狭いため、上刃目立て角は浅めになります。丸やすり 5.5mm 指定の背の高い 3/8 や .404 ピッチのカッターで縦引きしたい、上刃目立て角を浅目にしたいというような用途に適しています。

Vallorbe のダブルベベル、スリーコーナーは横刃面にわずかにアールがついているのですが、このシングルベベルはアールはついておらず直線です。

詳細比較一覧へ

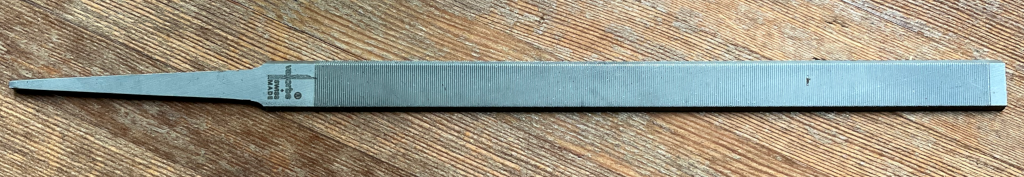

Vallorbe LC10020-2270-7

---

ダブルベベル - Double Bevel

チゼルビットファイル フラットタイプ、フラットビット チゼルファイル、などと呼ばれることもあります。

扁平六角形で全6面に刃がついています。 上刃は広い面で、横刃は狭い面で研ぎます。コーナーは4箇所使えます (狭い面 2つに挟まれた角 2箇所は通常使わない)。広い面と狭い面に挟まれたコーナーの角度はある程度自由でメーカーによって異なります。このコーナーの角度が広いと上刃目立て角が強くつく傾向となり、狭いと上刃目立て角は弱くなります。また、角度が広いと横刃側が長くなるため、タイストラップやドライブリンクに干渉しやすくなります。

研ぐ角度にもよるのですが、広い面の中央部は上刃に当たらない場所がでてくるのでデプス落としにも使えます。上刃を研ぐ広い面が 2面、横刃を研ぐ狭い面が 4面あります。目は PFERD と Vallorbe は シングルの Cut 2 / 2nd cut、BAHCO はシングルの Cut 3 / Smooth cut です。その他、Tecomecや SaveEdge、侍レジェンドは所有しておらず、またカタログ等からも詳細情報が取れないため現時点では不明です。侍レジェンドのダブルベベルについては、一部に SaveEdge という表記を見かけたので、ひょっとすると US SaveEdge製の可能性があるかもしれません？

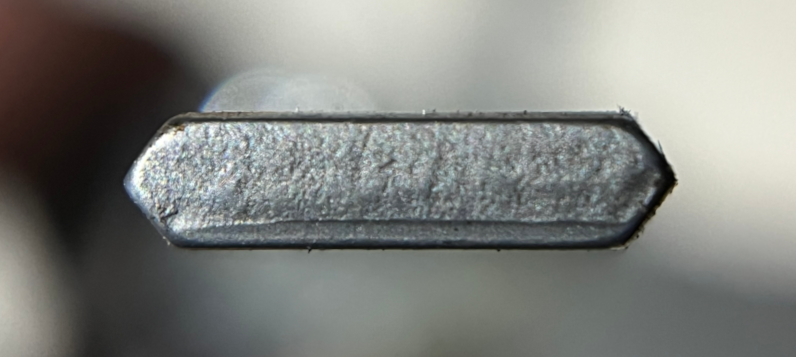

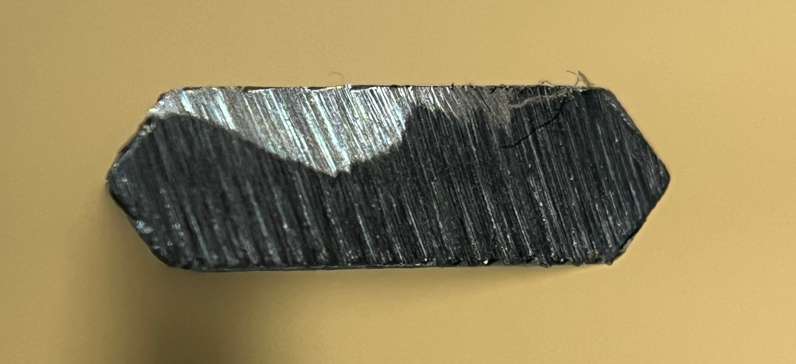

PFERD と BAHCO の横刃面はほぼ直線であるのに対し、Vallorbe LC10020-2279-8 は、横刃面にかすかにアールがついてます。

コーナーの角度は、BAHCO 4-150-07-3-0 が最も広く140°。ついで PFERD 1215 の 130°。Vallorbe LC10020-2279-8 は125° です。横刃面の幅は、BAHCO 4-150-07-3-0 は 2.5mm、Vallorbe LC10020-2279-8 が 2.2mm、PFERD 1215 は 2.0mm。PFERD のカタログによると、PFERD 1215 は .325、3/8, .404 で使えるとのこと。Vallorbe、BAHCO は横刃面がそれより少し広くなるため、3/8, .404 で使うのが無難でしょう。3/8P でこれらダブルベベルを使うのはタイストラップやドライブリンクへの干渉が強くなってしまうため避けたほうが良いでしょう。

PFERD 1215

Vallorbe LC10020-2279-8

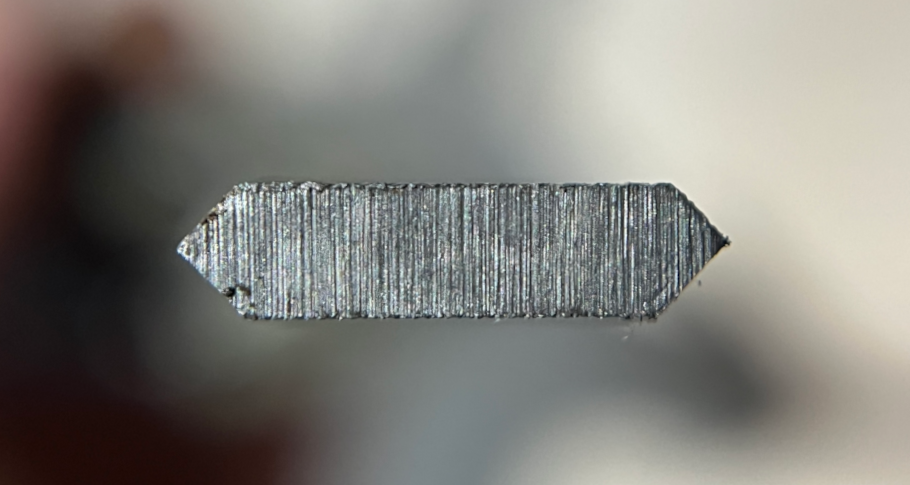

BAHCO 4-150-07-3-0

TECOMEC L0020017

侍レジェンド チェンソー平型やすり

詳細比較一覧へ

---

スリーコーナー - Three Corner

別名、スリースクエア、ヘキサゴン、トライアングル、トライアングラーなどとも呼ばれる。

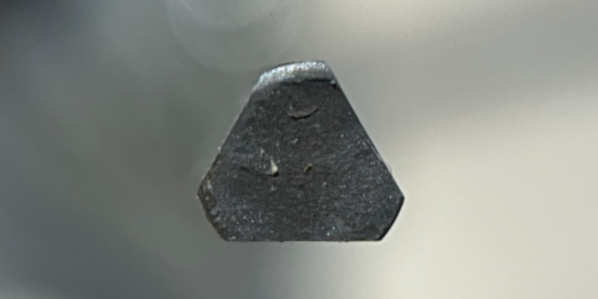

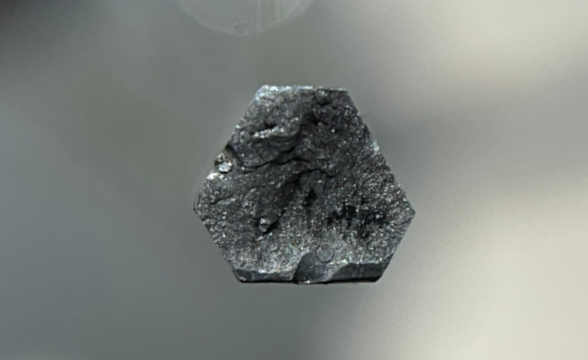

正三角形の角を面取りして六角形にしたような形状です。広い面と狭い面があり、広い面で上刃を研ぎ、狭い面で横刃を研ぎます。Vallorbe LC10020-2279-8 は横刃面が狭いため正三角形に近く、PFERD 1250 は広目なためずんぐりむっくりして正六角形に近く太めです。PFERD 1250 は 太めなため、3/8 (丸やすり指定 5.2mm) 以上でないと、新しいカッターではデプスとトッププレートの間にうまく入らなかったり、タイストラップやドライブリンクへの干渉が問題になってしまいます。一方、Vallorbe LC10020-2276-8 は横刃面が狭いため、背の低い .325 や 3/8P でもタイストラップやドライブリンクへの干渉は比較的少なくなります。6面に刃はついており、使えるコーナーは6箇所あるのですが、狭い面の横刃側は隣接するコーナーと重なってくるので使える面から考えると3箇所になります。上刃側も隣接するコーナーと 1/3近く重なります。上刃を研ぐ広い面が 3面、横刃を研ぐ狭い面が 3面あります。

コーナーの角度は計算上は 120° になります。ただ、Vallorbe の LC10020-2276-8 は、横刃面がスパイラルカットされており、わずかにアールがついているため、実測は 120°よりも若干大きくなります。

PFERD 1250 は太めなため 3/8P は不適合です。.325でも厳しいと思われます。3/8 か .404 の 丸やすりの指定が 5.2mm、もしくは 5.5mm のカッターで使うのがお薦めです。カッターが新品の時は、デプスゲージとワーキングコーナー間の幅が狭いため、先に少しワーキングコーナーの不要なフック部分を落としてやらないと良い角度でファイルが入りません。

Vallorbe LC10020-2276-8 は 3/8P (ロープロファイル、ピコ)から .325、3/8、.404 まで使えます。ただし、新しい 3/8P の場合、デプスとトッププレートの間が狭くうまく角度が作れないため、あらかじめ丸やすりなどでトッププレートの不要なフック部分や、デプス外側の角、タイストラップの角などを落としておく必要があります。また、カッターが小さくなってきて背が低くなってくるとタイストラップやドライブリンクへの干渉が出てきます。

目は PFERD、Vallorbe ともに シングルの Cut 2 / 2nd cut です。Tecomec については Web から見られるカタログ写真からシングルで、狭い面の横刃側が長手方向に対して直角に目が切られていそうだ、ということがわかる程度で、それ以上の詳細は不明です。侍レジェンド 0543CH については所有しておらず詳細は不明です。一部にポルトガル製という表記が見受けられるので、ひょっとすると BAHCO OEMの可能性があるかもしれません？

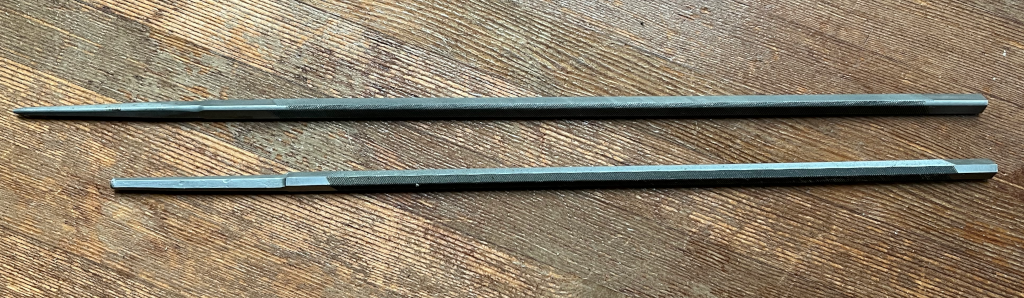

PFERD 1250

Vallorbe-LC10020-2276-8

TECOMEC L0020018

侍レジェンド 0543CH

詳細比較一覧へ

---

グーフィー

平やすりの両側面に、アールのついた面が追加されています。使えるコーナーは 4箇所、上刃側を研ぐ広い面は 2面、横刃側を研ぐ狭い面は 2面あります。

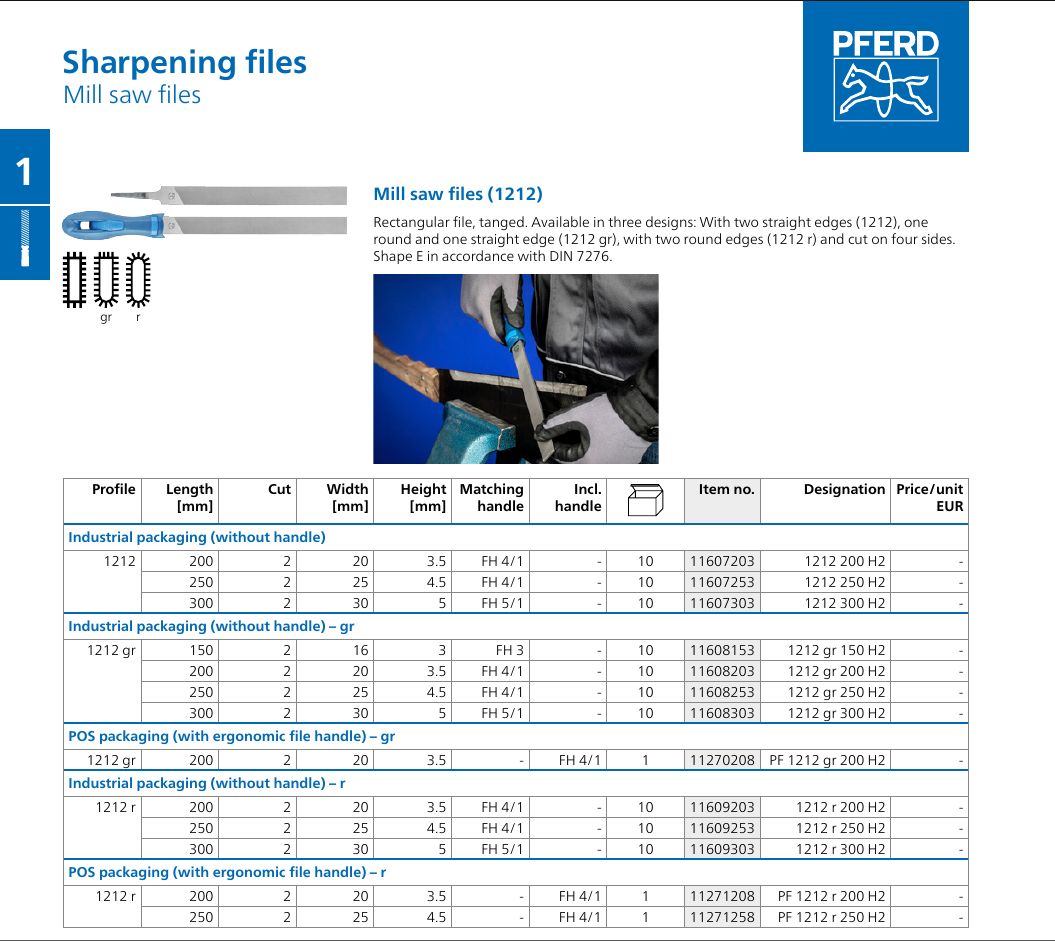

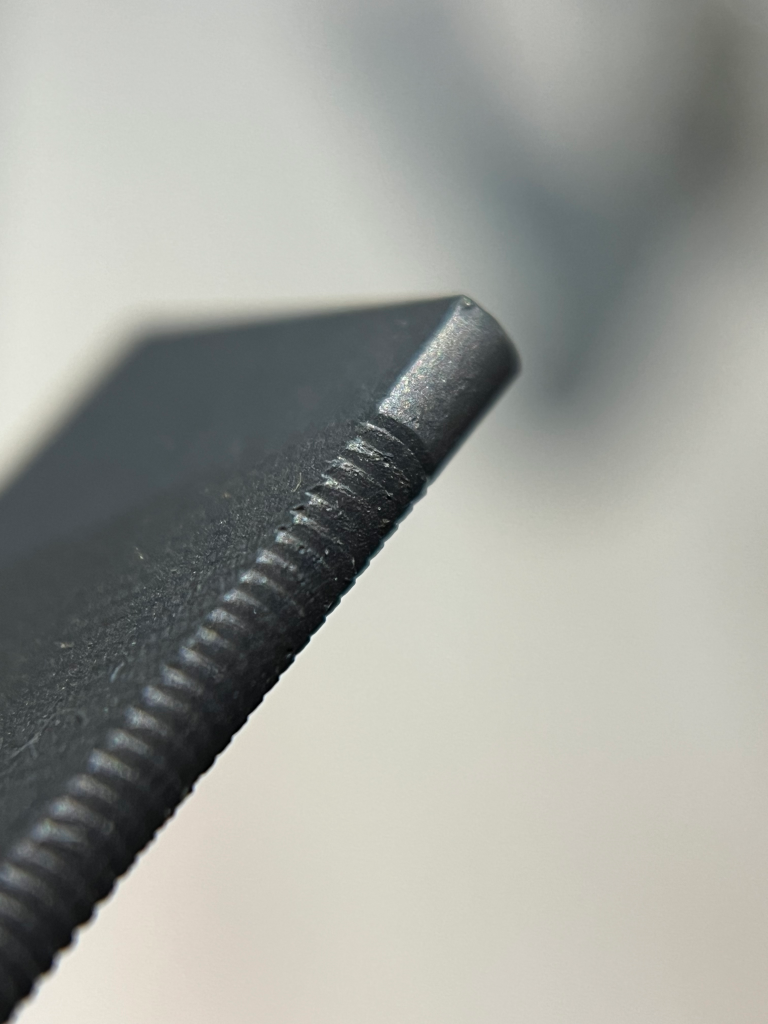

Vallorbe の LC10020-2260-6 はシングルの Cut 2 / 2nd cut です。日東ヤスリのグーフィーはメーカーからのデータを持っていないので断言できないのですが、シングルでおそらく Cut 2 / 2nd cut。PFERD の 1212r (EDP 19019) は カタログデータによると、シングルの Cut 2 / 2nd cut です。 SaveEdge A147 については所有しておらず、Web からもほとんど情報が取れないため詳細は不明です。

通称名は Goofy, グーフィー ですが、一般名称は Mill Saw File / ミルソーファイル 、製材鋸刃用やすり、と呼ばれているようです。G.F.Beranek の The Fundamental of General Tree Work の P.123 に記されている "small flat-mill bastard file" というのは、おそらく、この Mill Saw Fileの bastard , 荒目、つまり 通称名 Goofy の荒目のやすりを指していると思われます。

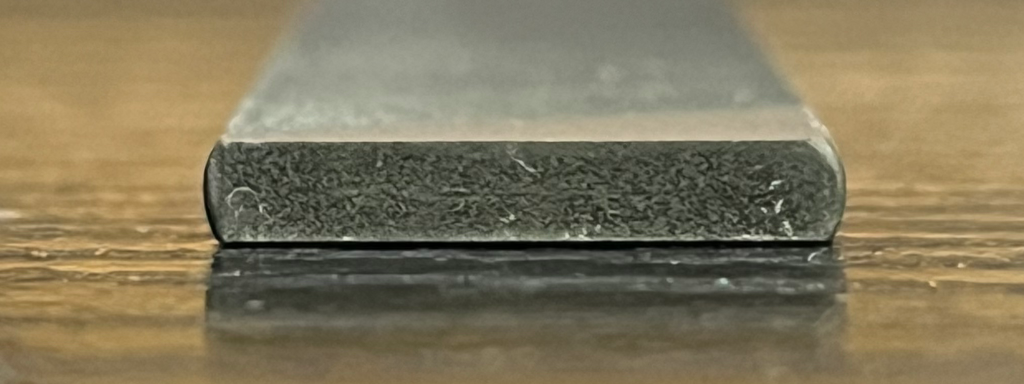

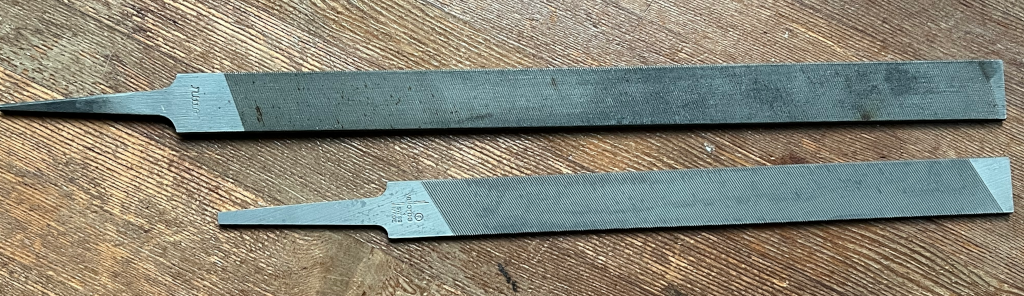

Vallorbe LC10020-2260-6

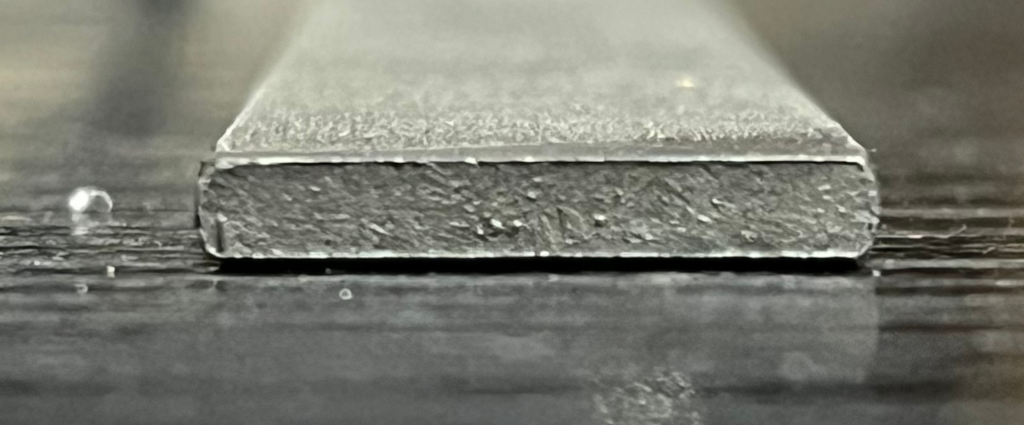

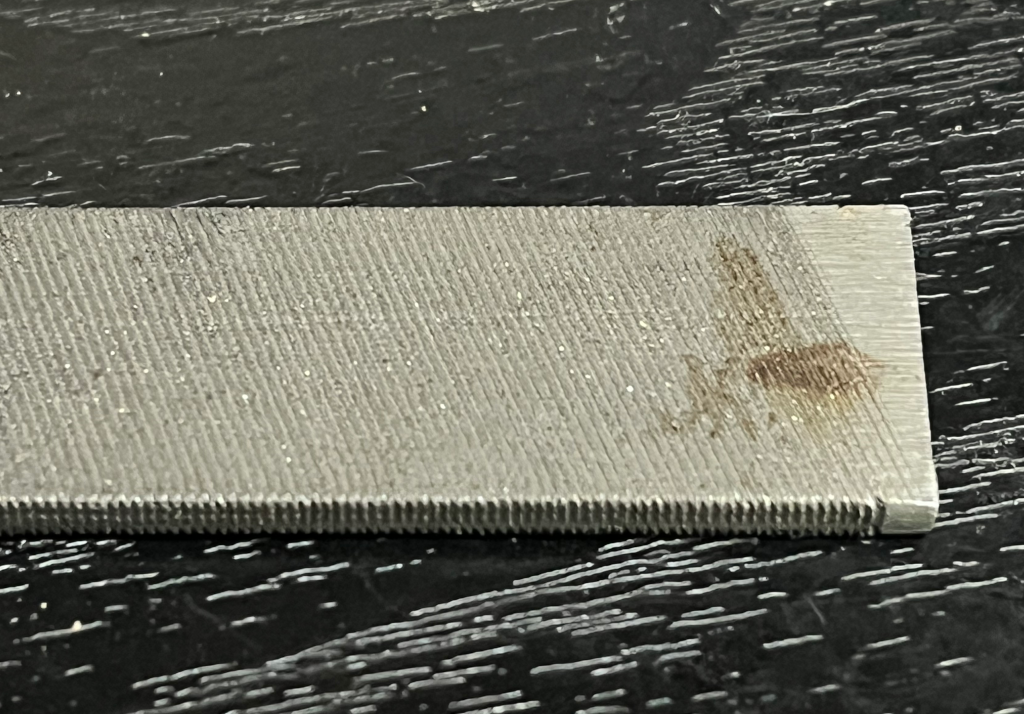

日東ヤスリ グーフィー

PFERD 1212r 200 H2 11609203 (厚さ: 3.5mm)

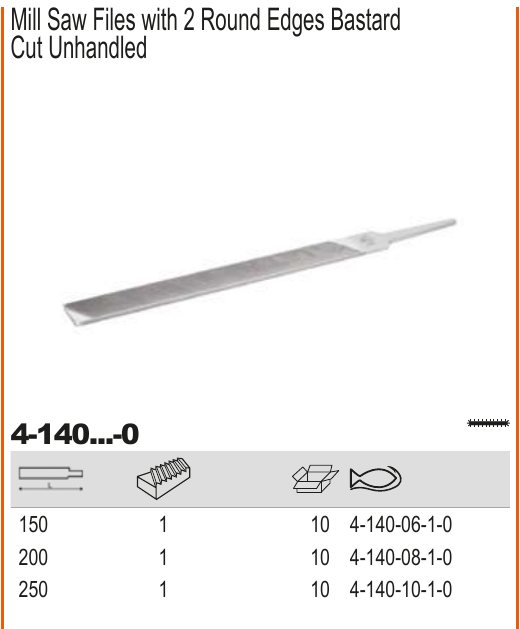

BAHCO 4-140-06-1-0

SaveEdge A147

詳細比較一覧へ

メーカーによる分類 [目次へ⇧]

PFERD

ダブルベベル 1215 (18801226)(FLST)

スリーコーナー 1250 (18801225)(DKT)

グーフィー 1212r (11609203)

Vallorbe

シングルベベル LC10020-2270-7

ダブルベベル LC10020-2279-8

スリーコーナー LC10020-2276-8

グーフィー LC10020-2260-6

BAHCO

ダブルベベル 4-150-07-3-0
(カタログ落ちしてるかも？ 2025)

グーフィー / Mill Saw File 4-140-06-1-0 (邪魔な広告出るので注意)

Tecomec

ダブルベベル L0020017

スリーコーナー L0020018

その他のメーカー

SaveEdge(US) [現在詳細追えないので不明です], 日東ヤスリ - (株)石駒(日本) [カタログにはないようですがグーフィー]などがあります。

各ファイル詳細データ

項目詳細

全 長

タン (Tang, ハンドル差込部) まで含めた長さ (実測値)

長 さ

タン (Tang, ハンドル差込部) を除いた長さ。(カタログデータ)

全 幅

最大幅 (実測値)

厚 さ

切削部分、刃のついている部分の厚さ (実測値)

TpW

上刃面側 幅 (TopPlateFace Width)(実測値)

SpW

横刃面側 幅 (SidePlateFace Width)(実測値)

WcA

ワーキングコーナー角度 (WorkingCorner Angle)(実測値)

Cut

シングル or ダブル / Cut 2 (2nd cut) or Cut 3 (Smooth cut)

適合ハンドル

--

Vallorbe シングルベベル LC10020-2270-7

全 長

235.0mm

長 さ

175.0mm / 7"

全 幅

  12.0mm

厚 さ

    2.5mm

TpW

  10.0mm

SpW

    2.8mm

WcA

115°

Cut

シングル / 2nd cut

適合ハンドル

AL410-BLEU

Vallorbe ダブルベベル LC10020-2279-8

全 長

248.0mm

長 さ

200.0mm / 8"

全 幅

  10.0mm

厚 さ

    3.3mm (刃の部分)

TpW

    7.7mm

SpW

    2.2mm

WcA

125°

Cut

シングル / 2nd cut

適合ハンドル

AL110-BLEU, AL310-BLEU

Vallorbe スリーコーナー LC10020-2276-8

全 長

245.0mm

長 さ

200.0mm / 8"

全 幅

    5.1mm

厚 さ

    4.7mm

TpW

    4.0mm

SpW

    1.4mm

WcA

120°

Cut

シングル / 2nd cut

適合ハンドル

AL210-BLEU

Vallorbe グーフィー LC10020-2260-6

全 長

190.0mm

長 さ

150.0mm / 6"

全 幅

  14.2mm

厚 さ

    2.5mm

TpW

   13.2mm

SpW

 --

WcA

 --

Cut

シングル / 2nd cut

適合ハンドル

AL310-BLEU

PFERD ダブルベベル 1215

全 長

223.0mm

長 さ

7" / 175mm

全 幅

12.6mm

厚 さ

3.5mm

TpW

10.4mm

SpW

2.2mm

WcA

130°

Cut

シングル / 2nd cut

適合ハンドル

FH3

PFERD スリーコーナー 1250

全 長

220.0mm

長 さ

7" / 175mm

全 幅

5.2mm

厚 さ

4.6mm

TpW

4.5mm

SpW

2.0mm

WcA

120°

Cut

シングル / 2nd cut

適合ハンドル

FH3

PFERD グーフィー 1212r

全長

 --

長さ

200.0mm

250.0mm

300.0mm

全幅

  20.0mm

  25.0mm

  30.0mm

厚さ

    3.5mm

    4.5mm

    5.0mm

TpW

  20.0mm

  25.0mm

  30.0mm

SpW

  (3.0mm)*

  (3.9mm)*

  (4.3mm)*

WcA

 --

Cut

シングル / Cut 2, 2nd cut

適合ハンドル

FH4/1

FH4/1

FH5/1

BAHCO ダブルベベル 4-150-07-3-0

全 長

215.0mm

長 さ

175.0mm / 7"

全 幅

 12.0mm

厚 さ

  3.4mm

TpW

  9.0mm

SpW

  2.5mm

WcA

140°

Cut

シングル / Cut 3, Smooth cut

適合ハンドル

--

日東ヤスリ グーフィー 品番不明

全 長

243.0mm

長 さ

200.0mm

全 幅

15.0mm

厚 さ

  2.5mm

TpW

 14.5mm

SpW

  (2.2mm)*

WcA

 --

Cut

シングル / 2nd cut (推定)

適合ハンドル

FH3/FH4

Tecomec ダブルベベル L00200017

全 長

 --

長 さ

175.0mm / 7"

全 幅

 --

厚 さ

 --

TpW

 --

SpW

 --

WcA

 --

Cut

シングル /  --

適合ハンドル

--

Tecomec スリーコーナー L00200018

全 長

 --

長 さ

175.0mm / 7"

全 幅

 --

厚 さ

 --

TpW

 --

SpW

 --

WcA

 --

Cut

シングル /  --

適合ハンドル

--

各ファイル形状別詳細比較一覧表

各ファイル形状別詳細比較一覧表(単位mm)

形状	メーカー	型番	全長	長さ	全幅	厚さ	TpW	SpW	WcA	Cut	Handle
	Vallorbe	LC10020-2270-7	235	175	12.0	2.5	10.0	2.8	115°	2	AL410-BLEU
		Vallorbe	LC10020-2279-8	248	200	10.0	3.3	7.7	2.2	125°	2	AL110-BLEU
		PFERD	1215	223	175	12.6	3.5	10.4	2.0	130°	2	FH3
		BAHCO	4-150-07-3-0	215	175	12.0	3.4	9.0	2.5	140°	3
		Tecomec	L00200017	--	175	--	--	--	--	--	--	--
	Vallorbe	LC10020-2276-8	245	200	5.1	4.5	4.2	1.4	120°	2	AL210-BLEU
		PFERD	1250	220	175	5.2	4.6	4.5	2.0	120°	2	FH3
		Tecomec	L00200018	--	175	--	--	--	--	120°	--	--
	Vallorbe	LC10020-2260-6	190	150	14.2	2.5	13.2	(2.2)*	--	2	AL310-BLEU
		PFERD	1212r 200 H2	--	200	20.0	3.5	--	(3.0)*	--	2	FH4/1
				1212r 250 H2	--	250	25.0	4.5	--	(3.9)*	--	2	FH4/1
				1212r 300 H2	--	300	30.0	5.0	--	(4.3)*	--	2	FH5/1
		BAHCO	4-140-06-1-0	--	150	--	--	--	--	--	1
				4-140-08-1-0	--	200	--	--	--	--	--	1
				4-140-10-1-0	--	250	--	--	--	--	--	1

ソーチェンとファイルの組み合わせ

丸やすり Φ4.0mm 指定のロープロファイル(背の低い) フルチゼルソーチェン

3/8P (STIHL 63PS)

Vallorbe スリーコーナー LC10020-2276-8 が最もダメージ少なくなる。

カッターが減って半分よりも短く背が低くなってきた時、タイストラップ、ドライブリンクへの多少のダメージは避けられない。

丸やすり Φ4.8mm 指定のフルチゼルソーチェン

.325 (STIHL 23RSP, 26RS / Oregon 20, 21, 22LPX, LGX)

Vallorbe スリーコーナー LC10020-2276-8

PFERD ダブルベベル 1215

Vallorbe ダブルベベル LC10020-2279-8

Vallorbe グーフィー LC10020-2260-6

特にカッターが減って小さくなってきた時、タイストラップやドライブリンクへのダメージがあまり強くならないよう、手加減する必要がある。

丸やすり指定 Φ5.2mm のフルチゼルソーチェン

3/8 (STIHL 33, 36RS, RSF, RSL, RSLF)

Vallorbe スリーコーナー LC10020-2276-8

Vallorbe ダブルベベル LC10020-2279-8

Vallorbe グーフィー LC10020-2260-6

PFERD ダブルベベル 1215

PFERD スリーコーナー 1250

BAHCO 4-150-07-3-0

特にカッターが減って小さくなってきた時、タイストラップやドライブリンクへのダメージがあまり強くならないよう、手加減する必要がある。

丸やすり Φ5.5mm 指定のフルチゼルソーチェン

3/8 (Oregon 72, 73, 75CJ, EXL, EXJ, LPX, JPX) /

.404 (STIHL 46RS, RSLF / Oregon 59L, J, 68LX, JX)

すべてのチゼルビットファイル。

横刃側の面の幅(上記一覧のSpW)が広いファイルを使う場合は、タイストラップやドライブリンクへのダメージに注意が必要。
